IL PRINCIPIO

FISSAGGI MODULARI IN LEGA DI ALLUMINIO

I fissaggi modulari sono costituiti da slitte in acciaio, acciaio inox o lega leggera, nelle quali sono intrappolati dadi autobloccanti, o viti posizionate a centri predefiniti. Nel caso delle viti, l’infrangibilità degli elementi di fissaggio sarà ottenuta mediante l’utilizzo di dadi autobloccanti.

I dadi autobloccanti hanno una parte quadrata o rettangolare che viene immobilizzata in posizione nella slitta e una torretta con due intagli. Il principio di autobloccaggio di questi dadi è quello di comprimere il fianco filettato dell’elemento maschio su due settori posti su piani diversi e sfalsati di 180°.

Questo principio si ottiene realizzando due intagli calibrati nella torretta superiore del dado che vengono poi schiacciate sotto un carico specifico permettendo di ottenere una deformazione permanente dei due intagli (deformazione elastoplastica).Al montaggio gli intagli vengono spinti dalla filettatura dell’elemento maschile. Tale spinta genera una pressione sul fianco filettato dell’elemento maschio in due settori creando una coppia frenante costante (detta autofrenante). Questa coppia autofrenante è indipendente dalla coppia di serraggio applicata durante il serraggio di questi dadi



fixation modulaire acier

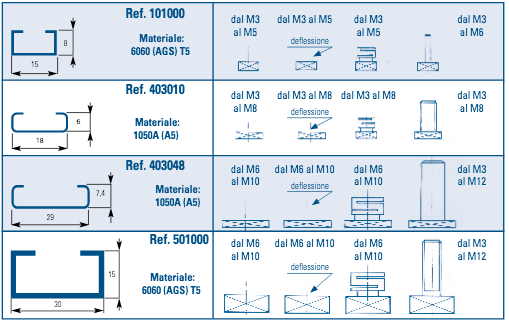

Descrizione dei prodotti

Filettatura: in conformità con la norme ISO 262/ISO 965-2
Caratteristiche e prove funzionali: ISO 2320
Materiale: lega leggera
Trattamento superficiale: tutti trattamenti
(in conformità ROHS)
Dominio applicazione:
