Acciaio inossidabile

FISSAGGI MODULARI -
Acciao inossidable

IL PRINCIPIO

FISSAGGI MODULARI IN ACCIAIO INOSSIDABILE

I fissaggi modulari sono costituiti da slitte in acciaio, acciaio inox o lega leggera, nelle quali sono intrappolati dadi autobloccanti, o viti posizionate a centri predefiniti. Nel caso delle viti, l’infrangibilità degli elementi di fissaggio sarà ottenuta mediante l’utilizzo di dadi autobloccanti.

I dadi autobloccanti hanno una parte quadrata o rettangolare che viene immobilizzata in posizione nella slitta e una torretta con due intagli. Il principio di autobloccaggio di questi dadi è quello di comprimere il fianco filettato dell’elemento maschio su due settori posti su piani diversi e sfalsati di 180°.

Questo principio si ottiene realizzando due intagli calibrati nella torretta superiore del dado che vengono poi schiacciati sotto un carico specifico permettendo di ottenere una deformazione permanente delle due cave (deformazione elastoplastica).

Durante il montaggio, gli intagli deformati nella torretta superiore di questi dadi vengono spinti dalla filettatura dell’elemento maschio. Tale spinta genera una pressione sul fianco filettato dell’elemento maschio in due settori creando una coppia frenante costante (detta autofrenante). Questa coppia autofrenante è indipendente dalla coppia di serraggio applicata durante il serraggio di questi dadi.

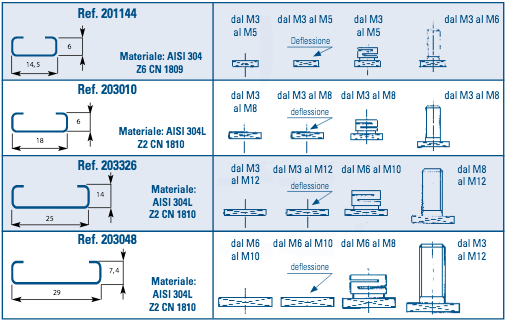

Descrizione dei prodotti

Filettatura: in conformità con le norme ISO 262/ISO 965-2
Caratteristiche e prove funzionali: ISO 2320/ISO 3506-2
Materiale: acciaio inox A2-70
Trattamento superficiale: acciaio inox – antigrippante: – StanalTM 400
(in conformità ROHS)                                                          – Sherardisation
                                                                    – passivazione

Dominio applicazione: contattaci
